MT500 Nouvelle série tôle

+86 13912656699

skeye@skeye-zz.com

DEMANDER UN DEVIS

Téléchargements

catalogue.pdf

Paramètres

Article	Unité	MT500
Courses
Distance entre la face d’extrémité de la broche et la surface de la table tournante	mm	120-570
Diamètre maximal de rotation de la pièce	mm	Φ490
Course de l’axe X	mm	550
Course de l’axe Y	mm	525
Course de l’axe Z	mm	450
Table de travail
Dimensions de la table	mm	Φ350
Capacité de charge de l'axe A/C (quel que soit l'angle)	kg	120
Plage d'angle de l'axe A/C		±110/360
Couple nominal de l'axe A/C	Nm	300/202
Mode d'entraînement de l'axe A/C		Entraînement direct DD
Vitesse maximale de l'axe A/C	tr/min	218/176
Couple maximal de l'axe A/C	Nm	550/460
Précision de positionnement de l'axe A/C		±10
Précision de positionnement répétée des axes A/C		±2
Broche
Spécification de broche		BBT40
Entraînement de la broche		Broche intégrée INNA
Vitesse maximale de la broche	tr/min	15000
Puissance de la broche	kW	7.5/11
Précision VDI3441
Positionnement	mm	P0.006
Répétabilité	mm	Ps0,004
Moteur
Servomoteur de l’axe X	kW	1.8
Servomoteur de l’axe Y	kW	1.8
Servomoteur de l’axe Z	kW	3.0
Vis à billes sur rails
Spécification du guidage linéaire de l’axe X		Rouleaux 45
Spécification du guidage linéaire de l’axe Y		Rouleaux 45
Spécification du guidage linéaire de l’axe Z		Rouleau 35
Spécification de la vis à billes de l’axe X		4016
Spécification de la vis à billes de l’axe Y		4016
Spécification de la vis à billes de l’axe Z		4016
Vitesse rapide
Vitesse rapide des axes X/Y/Z	m/min	36/36/36
Magasin d’outils
Cône de l’outil	-	BBT40
Capacité d’outils	pcs	24T
Diamètre maximal de l’outil (diamètre du couteau à air adjacent)	mm	80/150
Longueur maximale de l’outil	mm	300
Poids maximal de l’outil	kg	8
Paramètres de base
Dimensions approximatives de la machine	mm	363435103483
Poids approximatif de la machine	kg	5500
Système de commande		FANUC 0i-MF Plus(1)4+1

Proximité standard et fonctions

1.Système de commande FANUC 0I-MF PLUS (1) 4+1	11.Volant manuel portable
2.Broche électrique INNA BBT40-150-15000 tr/min	12.Lampe de travail
3.Table rotative cinq axes	13.Voyant d'alarme
4.Système de refroidissement de la broche	14.Transformateur
5.Arrosage de la broche	15.pistolet à eau
6.Système de refroidissement d’usinage	16.Pistolet à air
7.Réservoir et bac à eau	17.Rigide taraudage
8.Système de lubrification automatique	18.Déverrouillage manuel de l’outil
9.Capot télescopique des rails des trois axes	19.Régleur d’outils
10.Climatiseur de l’armoire électrique	20.Magasin d’outils à disque 24T

Accessoires et fonctions optionnels

1.Convoyeur à copeaux à chaîne

2.Broche électrique INNA HSK A63-175-16000 tr/min

3.Le système de commande domestique est optionnel

· Système de commande Syntec 220MA-5 PLUS

· Système de commande Huazhong HNC-848DiM-15F

Caractéristiques de la broche de la série INNA W-150

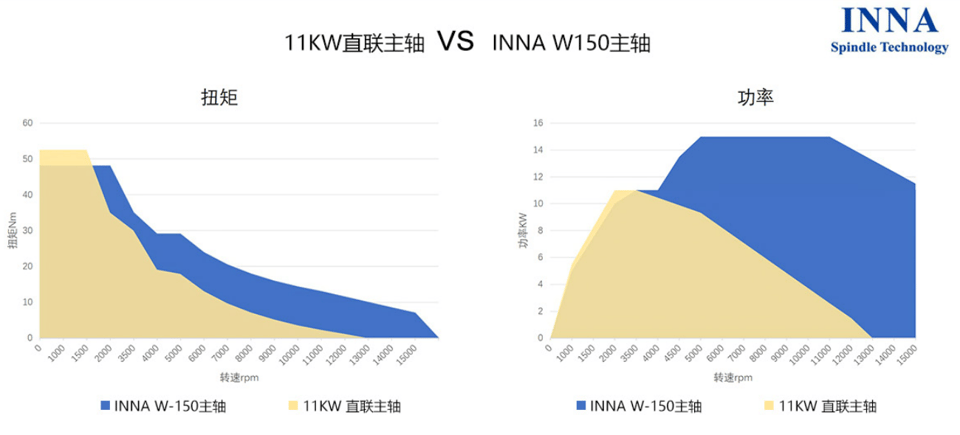

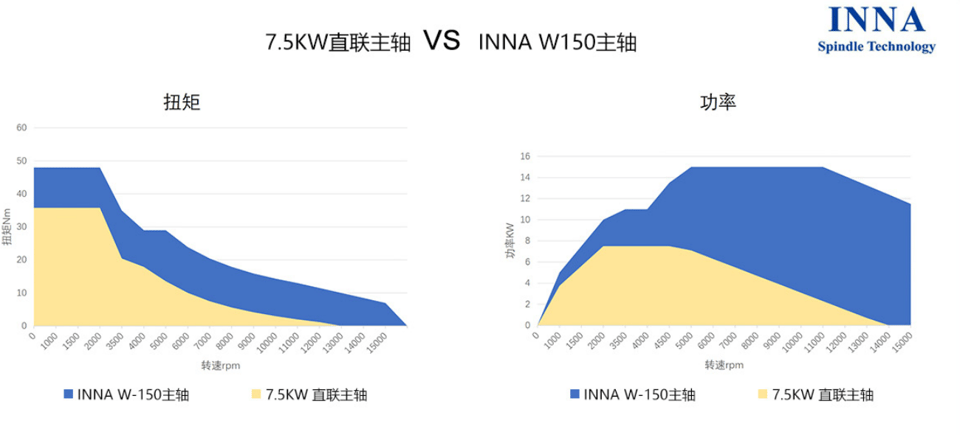

1. Le couple à basse vitesse est 30 % plus élevé que celui de la broche à entraînement direct, le couple à haute vitesse est plus que doublé, et il surpasse la broche à entraînement direct 7,5 kW sur toute la plage de vitesses	1. Le couple à basse vitesse est inférieur à celui de la broche à entraînement direct 11 kW, mais la plage de couple nominal est plus large. À partir de 2000 tr/min, l’atténuation du couple est nettement plus faible. À partir de 5000 tr/min, le couple à haute vitesse est doublé par rapport à la broche à entraînement direct 11 kW
2. La puissance à haute vitesse augmente de façon exponentielle par rapport à la broche à entraînement direct, offrant une efficacité plus de 3 fois supérieure dans l’usinage des métaux non ferreux, avec une vitesse plus élevée et un meilleur état de surface	2. La puissance à haute vitesse est globalement équivalente à celle de la broche à entraînement direct 11 kW en dessous de 4000 tr/min. Au-delà de 4000 tr/min, la puissance augmente, offrant une meilleure efficacité d’usinage et un meilleur état de surface des pièces
